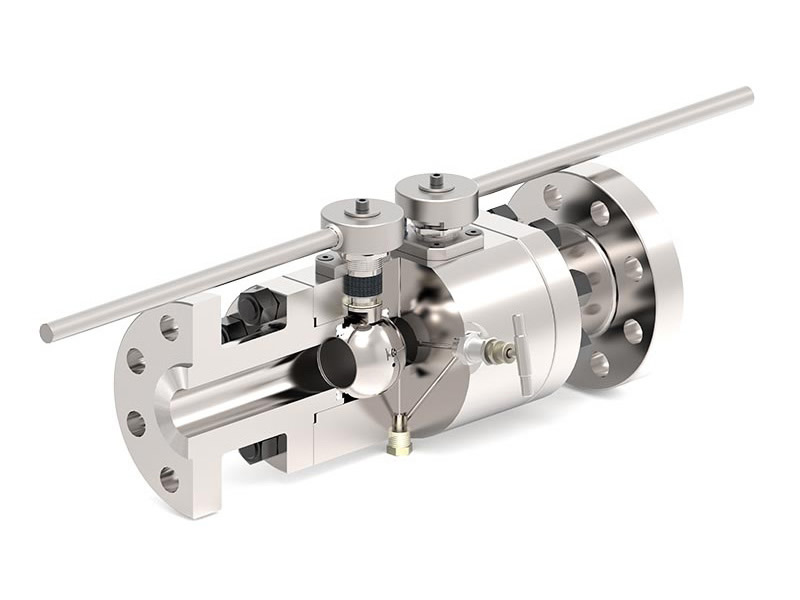

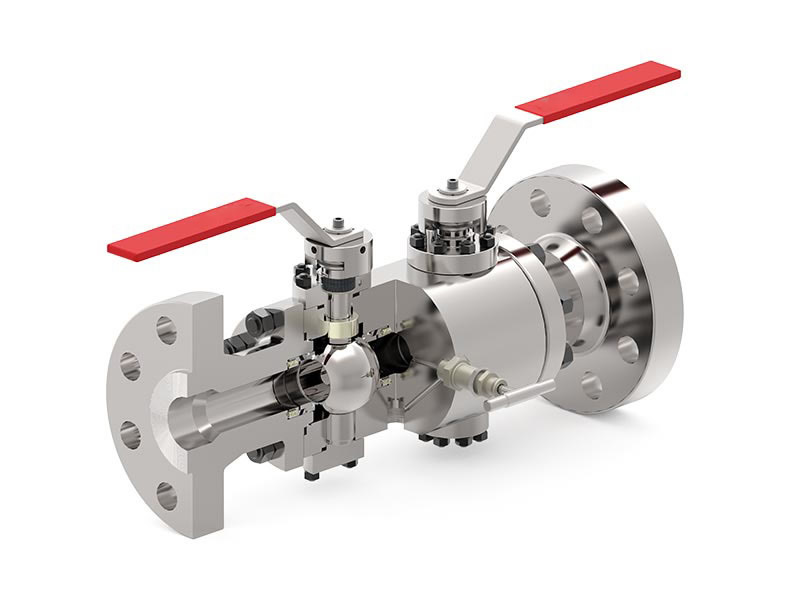

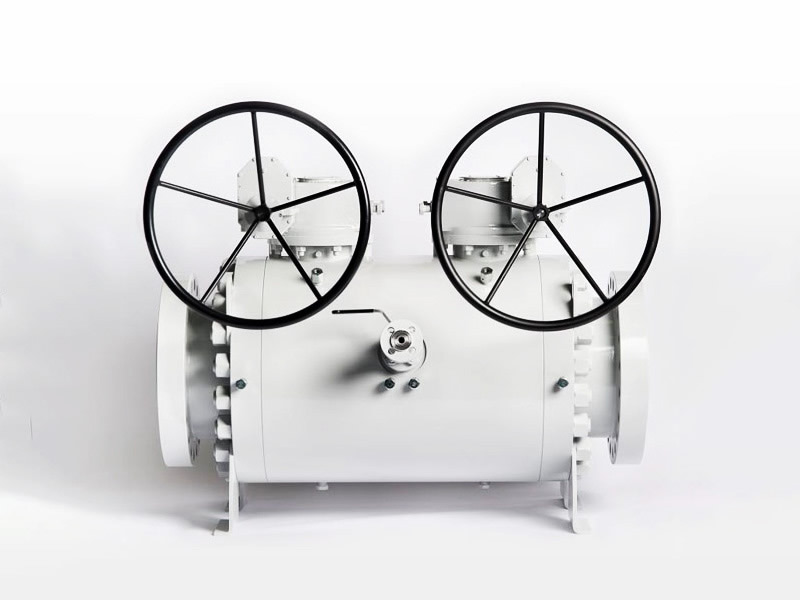

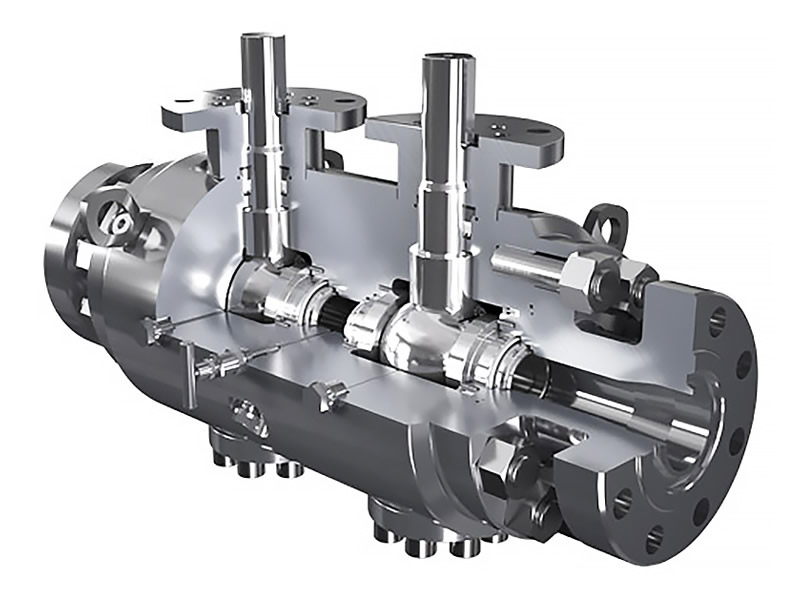

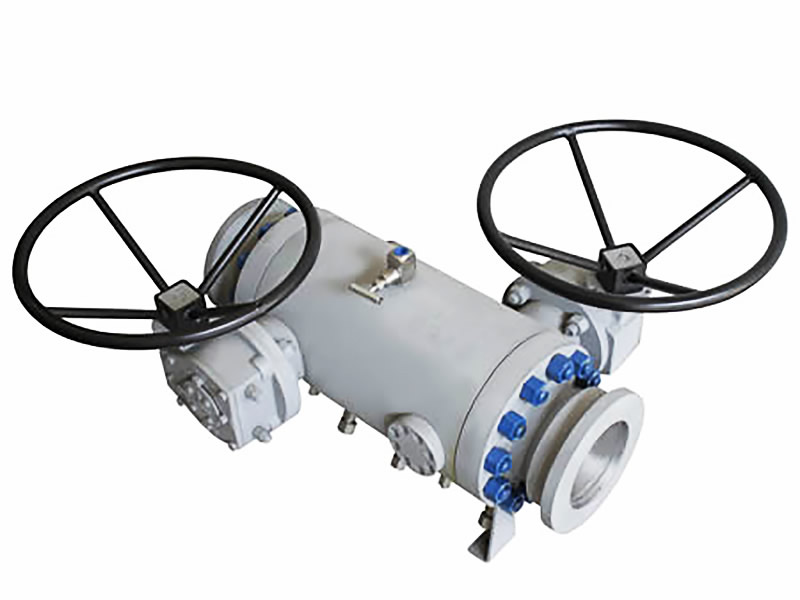

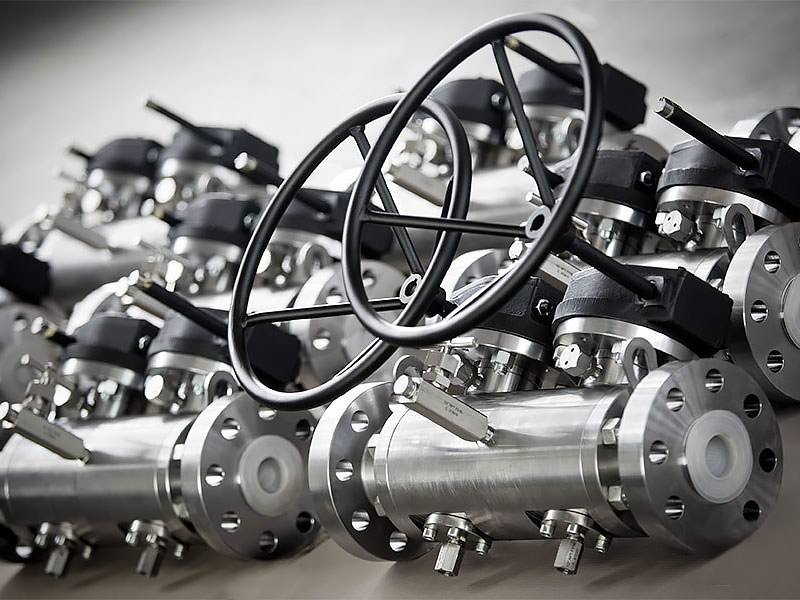

DBB 双球球阀
适用于石油和天然气生产、加工、运输、分销、化工和石化炼制,包括系统隔离、压力级和流量测量、仪表排放、化学品注入和较小尺寸的取样。
- 设计标准
- Based on API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292
- 温度范围
- -58 to 392°F (-50 to 200°C)
- 尺寸范围
- NPS 1-12 (DN 25-300)
- 压力等级
- ASME 150 - ASME 2500
- 连接方式
- RF, RTJ as per B16.5 &B16.47 BW, Butt Welded as per B16.25 SW, Socket Welded as per B16.11
设计标准
API 6D,API 6A,ASME B16.34,ISO 14313,ISO 10423,ISO 17292
温度范围
-58至392°F(-50至200°C)
尺寸
NPS 1-12(DN 25-300)
压力范围
ASME 150-ASME 2500
结构长度
按照API 6D标准
连接方式
RF,RTJ符合B16.5和B16.47
BW,按B16.25焊接的对接
SW,承插焊,按照B16.11
材料
不锈钢,低温低碳碳钢,双相不锈钢,超级双相不锈钢,镍基合金,钛合金等。
阀体设计
锻造或者铸造两片式和三片式
阀座设计
软密封或者硬密封,双活塞阀座,组合阀座
功能
双堵排设计(DBB),二次密封用纯石墨,防静电设备,防吹气阀杆,
可在阀座和阀杆上注射紧急密封胶,可提供低瞬时排放阀杆填料,
O形环/唇密封和石墨配置,CRA覆盖在所有动态密封区域或所有可用的潮湿部件上,可提供适用于低温和高温的加长阀盖。
操作方式
手动:扳手或挂锁齿轮
驱动:气动/液压/电气
测试和认证
符合API 6D& ISO 5208和API 598检查和测试
符合API 607的防火标准和防火测试
符合IEC61508的SIL 3认证
符合ISO15848的逸散排放
PED 2014/68 / UE
